使用 echarts 实现中国地图和点击省份进行查看

更新: 9/4/2025字数: 0 字时长: 0 分钟

1，实现的效果和功能

实现的功能如下

第一张是实现中国地图，点击任意省份能够显示 tooltip 提示框.
第二张是点击详情能够在原来的位置显示此省的地图并可以查看详细.
第三张是点击第二张左上角的返回箭头重新返回到第一张中国地图. 需要的保费模拟数据我会放到文章的最后面；

echarts 官网参考：https://echarts.apache.org/examples/zh/index.html

map 地图参考：https://echarts.apache.org/zh/option.html#series-map

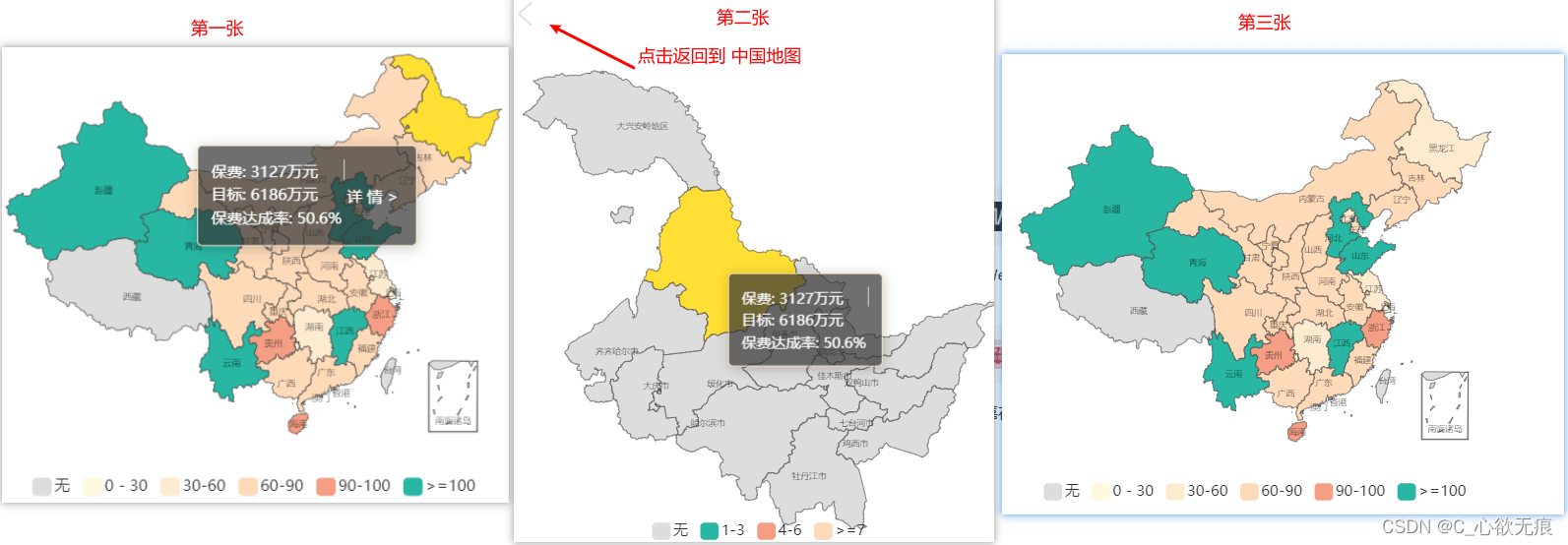

效果图：

在这里插入图片描述

2，安装 ECharts

javascript

npm install echarts --save // 最新版本
### 之前版本
npm install echarts@4.8.0 --save
### 卸载echarts
npm uninstall echarts

注意：

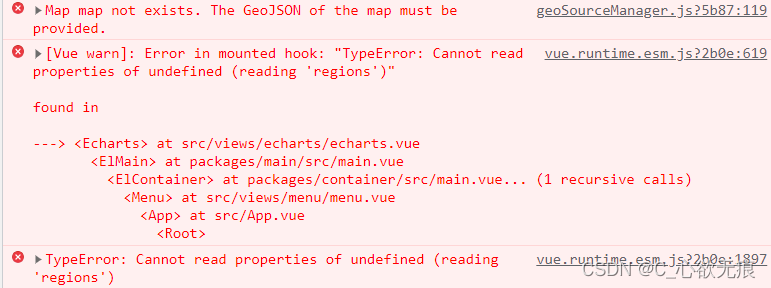

echarts5.0 版本下会有地图的数据，5.0 版本以上则没有地图的数据，需要自己下载；或者安装低版本的 echart 把 map 文件夹的地图数据复制到高版本的对应文件下面也是可以的；

2.1 地图数据的位置

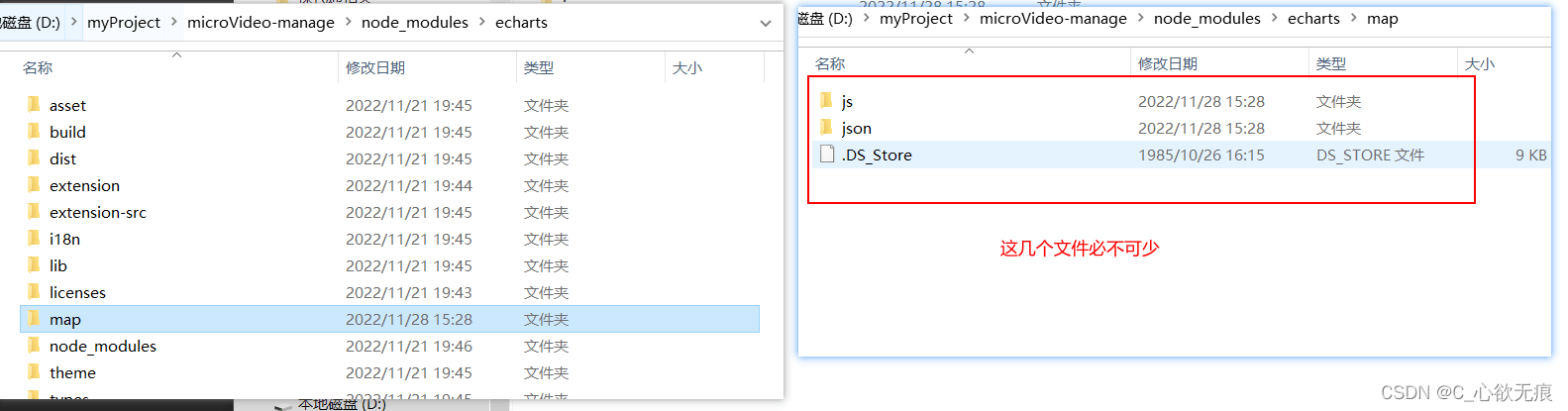

中国地图和各省的地图绘制信息需要放到依赖里面的 echarts 下面的 map 文件夹下面；如下图：

在这里插入图片描述

2.2 还可以自己下载这些地图数据

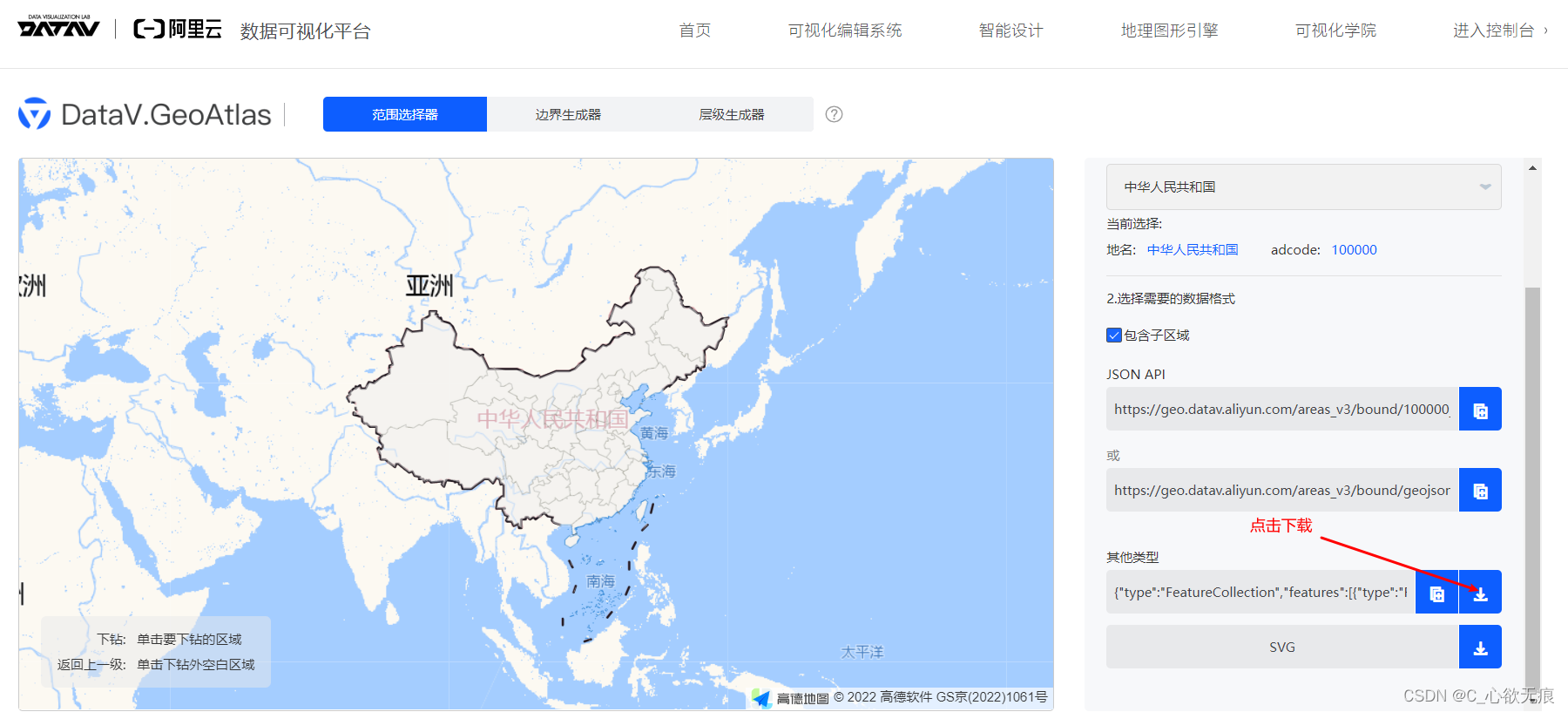

下载地址：https://datav.aliyun.com/portal/school/atlas/area_selector 在这里插入图片描述

3，main.js 里面引入 echarts

javascript

// 引入echarts
import * as echarts from "echarts";
Vue.prototype.$echarts = echarts; //挂载到原型上面 也可以选择不挂载 直接在页面上引入

4，实现如下

主要流程如下：

流程

需要有一个容器且有唯一 id 值
this.$echarts.init(document.getElementById('chinaMap')); 用来初始化节点 id 和上面的相对应；
require('../../../node_modules/echarts/map/json/china.json');用来导入相对应的地图数据，echarts 进行渲染
options配置项用来设置 echarts 图表的样式和展示数据相关；
this.myEchartsOfChina.setOption(options);设置图表实例的配置项以及数据，万能接口，所有参数和数据的修改都可以通过 setOption 完成，ECharts 会合并新的参数和数据，然后刷新图表；
options：formatter; html 里面的点击事件需要在 mounted 里面先行注册一下，否则此方法会报错：undefined；

全部代码如下：

javascript

<template>
  <div>
    <h1>echarts可视化</h1>
    <hr />
    <div class="container">
      <!-- 全国地图 机构趋势模块 -->
      <div class="china">
        <!-- 点击返回全国-->
        <div @click="returnCh">
          <img v-if="pyName !== 'china'" class="returnImg" src="@/assets/img/return.png" />
        </div>
        <div id="chinaMap" v-if="pyName === 'china'"></div>
        <div id="provinceMap" v-if="pyName !== 'china'">111</div>
      </div>
    </div>
  </div>
</template>
<script>
import { cityArr, totalMap } from './data/mapData';
export default {
  components: {},
  data() {
    return {
      // 全省保费信息
      totalMap: null,
      // 各个城市的数据
      cityArr: null,
      myEchartsOfChina: null,
      // 默认选择的城市 这是拼音
      pyName: 'china',
      // 保留一份省名的中文
      pyNameOfChinese: '',
    };
  },

  created() {
    // 拿到数据
    this.totalMap = totalMap;
    this.cityArr = cityArr;
    // 页面进来注册tooltip上面的点击事件 否则会报此事件undefined
    window.lookVideoGo = this.lookVideoGo;
  },

  // 页面挂载完成后调用
  mounted() {
    this.chinaMapFun();
  },

  methods: {
    /*中国地图 参考文章：https://echarts.apache.org/zh/option.html#series-map*/
    chinaMapFun(cityName) {
      // 先处理数据 很重要
      let mapData = [];
      for (let i = 0; i < this.totalMap.length; i++) {
        let obj = { value: 0, datas: [] }; // 数组里面是多个对象
        obj.name = this.totalMap[i].comname2; // names属性时数据所对应的地图区域的名称，例如 '广东'，'浙江';参考文章： https://echarts.apache.org/zh/option.html#series-map.data
        obj.value = this.totalMap[i].achieveRate; // 该区域的数据值 number类型
        obj.datas[0] = this.totalMap[i].preium;
        obj.datas[1] = this.totalMap[i].target;

        //注意： 此行是模拟下面的省份用的 实际开发中每个省份的数据是后端返回的
        if (this.totalMap[i].children) {
          obj.children = this.totalMap[i].children;
        }
        mapData.push(obj);
      }

      // 这里进行筛选传进来的省份数据 模拟黑龙江省份下面的和黑河市
      if (this.pyNameOfChinese) {
        mapData = mapData.map((item) => {
          if (item.children) {
            return { name: item.children.comname2, value: item.children.achieveRate, datas: [item.children.preium, item.children.target] };
          }
        });
      }
      console.log('当前渲染的地图:', this.pyName);
      console.log('当前渲染的数据2：', mapData);

      // 1，初始化节点
      // 检测是否已经存在echarts实例，如果不存在，则不再去初始化
      if (this.pyName === 'china') {
        this.myEchartsOfChina = this.$echarts.init(document.getElementById('chinaMap'));
      } else {
        this.myEchartsOfChina = this.$echarts.init(document.getElementById('provinceMap'));
      }

      // 显示加载动画
      this.myEchartsOfChina.showLoading();
      if (this.pyName === 'china') {
        let province = require('../../../node_modules/echarts/map/json/china.json');
        // 注册地图数据
        this.$echarts.registerMap(this.pyName, province);
      } else {
        // 单独引入其他省份的地图  注意：registerMap方法的第一参数要和引入的省名相同
        let province = require('../../../node_modules/echarts/map/json/province/' + this.pyName + '.json');
        this.$echarts.registerMap(this.pyName, province);
      }

      this.myEchartsOfChina.hideLoading();
      /* 参考文档： https://echarts.apache.org/zh/option.html#series-map */
      // 设置整个中国地图的参数
      let options = {
        title: {
          show: false, // 是否显示标题组件
          text: '中国地图', // 主标题文本
          subtext: '注：展示当月和当年累计情况',
          left: '3%',
          top: '85%',
        },
        tooltip: {
          enterable: true, // 允许点击触发tooltip中的事件
          show: true, // 是否显示提示框组件，包括提示框浮层和 axisPointer。 [ default: true ]
          trigger: 'item', // 触发类型。 [ default: 'item' ]
          triggerOn: 'click', // 只有点击时才触发 不设置默认随鼠标移动并显示
          formatter: (array, returnData, callback) => {
            if (isNaN(array.value)) {
              if (this.cityArr.includes(array.name)) {
                return '保费: 暂无' + '<br/>' + '目标: 暂无' + '<br/>' + '保费达成率: 暂无';
              } else {
                return '保费: 暂无' + '<br/>';
              }
            } else {
              let result =
                '<div style="display: flex"><div style="float:left;">保费: ' +
                array.data.datas[0] +
                '万元  <br/>  目标: ' +
                array.data.datas[1] +
                '万元  <br/>  保费达成率: ' +
                array.data.value +
                '%</div>' +
                '<div style="float:left; margin-left: 0.1rem;width: 0.05rem;height: 1rem; background: #D8D8D8;"></div>' +
                '<div style="float:left; margin-left: 0.1rem; "onclick="lookVideoGo(\'' +
                array.name +
                '\')"><p style="height:2rem; line-height:2rem;">详 情 >&nbsp</p></div></div>';
              return result;
            }
          },
          backgroundColor: 'rgba(50,50,50,0.7)', // tooltip 背景颜色 rgba
          // 文本设置
          textStyle: {
            color: 'rgb(255,255,255)', // 值域文字颜色
            fontSize: 12,
          },
        },

        // 底部小导航图标
        visualMap: {
          // text: ['注：展示当月和当年累计情况'],
          orient: 'horizontal',
          itemWidth: 15,
          textGap: 2,
          // calculable: false,
          show: true,
          left: 'center',
          y: 'bottom',
          splitList: [
            { end: 0, label: '无', color: '#DDDDDD' },
            { end: 30, color: 'rgb(255,248,220)' },
            { start: 30, end: 60, label: '30-60', color: 'rgb(252,235,207)' },
            { start: 60, end: 90, label: '60-90', color: '#FFDAB9' },
            { start: 90, end: 100, label: '90-100', color: 'rgb(245,158,131)' }, // 245 158  131
            { start: 100, label: '>=100', color: 'rgb(40,183,163)' }, // 40 183 163
          ],
        },
        backgroundColor: '#fff', // 图表背景色

        series: [
          {
            name: '省份',
            type: 'map', // 指定是地图类型

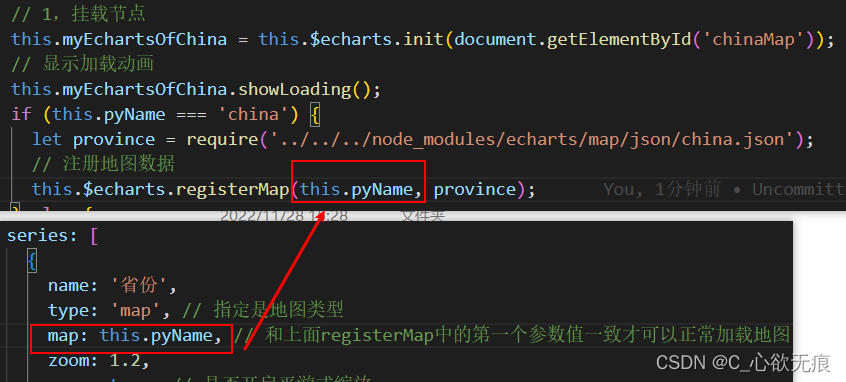

            map: this.pyName, // 和上面registerMap中的第一个参数值一致才可以正常加载地图
            zoom: 1.2,
            roam: true, // 是否开启平游或缩放
            // geoIndex: 0,
            // aspectScale: 0.75,
            // scaleLimit: { // 滚轮缩放的极限控制
            //   min: 1,
            //   max: 2
            // },
            selectedMode: 'single', // 选中模式，表示是否支持多个选中，默认关闭，支持布尔值和字符串，字符串取值可选'single'表示单选，或者'multiple'表示多选。
            itemStyle: {
              areaColor: '#FFFFFF',
              borderColor: '#0f0f0f',
              normal: { label: { show: true }, areaColor: '#DDDDDD' },
              emphasis: { label: { show: true } },
            },
            emphasis: {
              // 强调的样式，也就是鼠标移入后的样式==高亮状态下的多边形和标签样式。
              itemStyle: {
                areaColor: '#000000',
              },
            },
            label: {
              normal: {
                show: true, // 是否显示标签，这里显示的就是省份的名字。默认就是false
                textStyle: {
                  fontWeight: 300,
                  color: '#000000', // 值域文字颜色
                  fontSize: 7, // 文字的字体大 小
                },
              },
              emphasis: {
                show: false, // 在鼠标移入时，是否显示，如果不写，默认是显示的
              },
            },
            data: mapData, // 各省地图数据导入
          },
        ],
      };

      // 设置各个省份地图的参数
      let options1 = {
        title: {
          show: false, // 是否显示标题组件
          subtext: '注：展示当月和当年累计情况',
          left: '3%',
          top: '85%',
        },
        tooltip: {
          enterable: true, // 允许点击触发tooltip中的事件
          show: true, // 是否显示提示框组件，包括提示框浮层和 axisPointer。 [ default: true ]
          trigger: 'item', // 触发类型。 [ default: 'item' ]
          backgroundColor: 'rgba(50,50,50,0.7)', // tooltip 背景颜色 rgba
          // 文本设置
          textStyle: {
            color: 'rgb(255,255,255)', // 值域文字颜色
            fontSize: 12,
          },
          formatter: (array, returnData, callback) => {
            console.log(array);
            if (isNaN(array.value)) {
              if (this.cityArr.includes(array.name)) {
                return '保费: 暂无' + '<br/>' + '目标: 暂无' + '<br/>' + '保费达成率: 暂无';
              } else {
                return '保费: 暂无' + '<br/>';
              }
            } else {
              let result =
                '<div style="display: flex"><div style="float:left;">保费: ' +
                array.data.datas[0] +
                '万元  <br/>  目标: ' +
                array.data.datas[1] +
                '万元  <br/>  保费达成率: ' +
                array.data.value +
                '%</div>' +
                '<div style="float:left; margin-left: 0.1rem;width: 0.05rem;height: 1rem; background: #D8D8D8;"></div>' +
                '<div style="float:left; margin-left: 0.1rem; "onclick="lookVideoGo(\'' +
                  array.name +
                '\')"><p style="height:2rem; line-height:2rem;">详 情 >&nbsp</p></div></div>';
              return result;
            }
          },
        },
        // 底部小导航图标
        visualMap: {
          // text: ['注：展示当月和当年累计情况'],
          orient: 'horizontal',
          itemWidth: 15,
          textGap: 2,
          // calculable: false,
          show: true,
          left: 'center',
          y: 'bottom',
          splitList: [
            { start: 6, label: '>=7', color: '#FFDAB9' },
            { start: 3, end: 6, label: '4-6', color: 'rgb(245,158,131)' }, // 245 158  131
            { start: 1, end: 3, label: '1-3', color: 'rgb(40,183,163)' }, // 40 183 163
            { end: 0, label: '无', color: '#DDDDDD' },
          ],
        },
        series: [
          {
            name: '省份', // 系列名称，用于tooltip的显示，legend 的图例筛选，在 setOption 更新数据和配置项时用于指定对应的系列。见上：可以在tooltip中获取到
            type: 'map', // 指定是地图类型
            map: this.pyName, // 和上面registerMap中的一直
            zoom: 1.2,
            selectedMode: 'single', // 选中模式，表示是否支持多个选中，默认关闭，支持布尔值和字符串，字符串取值可选'single'表示单选，或者'multiple'表示多选。
            itemStyle: {
              areaColor: '#FFFFFF',
              borderColor: '#0f0f0f',
              normal: { label: { show: true }, areaColor: '#DDDDDD' },
              emphasis: { label: { show: true } },
            },
            emphasis: {
              // 强调的样式，也就是鼠标移入后的样式==高亮状态下的多边形和标签样式。
              itemStyle: {
                areaColor: '#000000',
              },
            },
            label: {
              normal: {
                show: true, // 是否显示标签，这里显示的就是省份的名字。默认就是false
                textStyle: {
                  fontWeight: 300,
                  color: '#000000', // 值域文字颜色
                  fontSize: 7, // 文字的字体大 小
                },
              },
              emphasis: {
                show: false, // 在鼠标移入时，是否显示，如果不写，默认是显示的
              },
            },
            // 数据对不上 省下面的地区对不上
            data: mapData,
          },
        ],
      };
      // 判断是否是各个省份
      if (this.pyName === 'china') {
        this.myEchartsOfChina.setOption(options);
      } else {
        this.myEchartsOfChina.setOption(options1);
      }
    },

    /* 传过来的参数是省份名 */
    lookVideoGo(cityName) {
      // 保留一份中文
      this.pyNameOfChinese = cityName;
      // this.myEchartsOfChina.clear(); // 清空当前实例，会移除实例中所有的组件和图表。
      this.myEchartsOfChina.dispose(); // 销毁后实例无法在使用

      // 获取城市拼音
      for (var i = 0, len = this.cityArr[0].length; i < len; i++) {
        if (cityName === this.cityArr[0][i]) {
          // 获取得城市拼音
          this.pyName = this.cityArr[1][i];

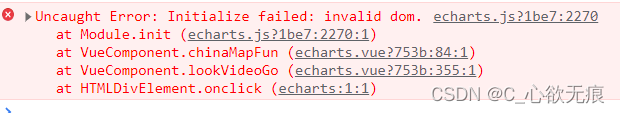

          // 使用nextTick Api 防止echarts初始化时避免节点不存在的报错
          this.$nextTick(() => {
            this.chinaMapFun(this.pyName);
          });
          break;
        } else {
          console.warn('没有找到此城市的拼音');
        }
      }
    },
    /* 点击返回全国 */
    returnCh() {
      // this.myEchartsOfChina.clear(); // 清空当前实例，会移除实例中所有的组件和图表。
      this.myEchartsOfChina.dispose(); // 销毁后实例 这里使用dispose防止残留
      this.pyName = 'china';
      this.pyNameOfChinese = '';

      // 使用nextTick Api 防止echarts初始化时避免节点不存在的报错
      this.$nextTick(() => {
        this.chinaMapFun();
      });
    },
  },
};
</script>
<style lang="scss" scoped>
.container {
  width: 90%;
  // margin: 0 auto;
  border: 1px solid balck;
  display: flex;
  justify-content: flex-start;
  align-items: center;
  flex-direction: row;
  flex-wrap: wrap;
  #chinaMap,#provinceMap {
    width: 400px;
    height: 400px;
    margin-right: 30px;
    margin-top: 20px;
  }
  .china{
  }
  // 返回箭头
  .returnImg{
    cursor: pointer;
    display: block;
    width: 25px;
  }
}
</style>
